Shanghai Heat Transfer offre diverse tipologie di scambiatori di calore a piastre, ciascuna progettata per esigenze specifiche. Tra questi figurano scambiatori a piastre con guarnizioni, brasati, saldati, semi-saldati, a fascio e piastre e scambiatori di calore a piastre speciali. I clienti spesso ci chiedono cosa distingua ogni tipo di scambiatore di calore e in quali applicazioni ciascun tipo risulti più efficace.
Gli scambiatori di calore a piastre utilizzano sottili piastre metalliche per trasferire il calore tra i fluidi. Questa configurazione consente un trasferimento efficiente ed è adatta a numerosi processi industriali.
Gli scambiatori di calore a piastre sono disponibili in diverse tipologie, tra cui quelli con guarnizioni, brasati, saldati, semi-saldati, a fascio e piastre e modelli speciali, ciascuno progettato per specifiche esigenze industriali.
Gli scambiatori di calore a piastre con guarnizioni sono facili da pulire e manutenere, il che li rende ideali per settori come l'industria alimentare e il riscaldamento, la ventilazione e il condizionamento dell'aria (HVAC), dove la manutenzione regolare è fondamentale.
Gli scambiatori di calore a piastre brasate sono compatti e a tenuta stagna, adatti ad applicazioni ad alta pressione come la refrigerazione e il condizionamento dell'aria.
Gli scambiatori di calore a piastre saldate offrono un'eccellente resistenza alle perdite e sono perfetti per la gestione di fluidi aggressivi nell'industria chimica e petrolifera.
La scelta del tipo di scambiatore di calore più adatto può migliorare l'efficienza energetica, ridurre i costi e garantire un funzionamento affidabile in diversi processi industriali.
Shanghai Heat Transfer (SHPHE) offre una vasta gamma di scambiatori di calore a piastre per numerosi settori industriali. L'azienda vanta oltre 20 anni di esperienza e possiede certificazioni quali ISO9001, ISO14001, OHSAS18001 e la certificazione ASME U. Queste certificazioni dimostrano l'impegno di SHPHE per la qualità e la sicurezza. La gamma di prodotti SHPHE comprende scambiatori di calore a piastre con guarnizioni, brasati, saldati, semi-saldati, a fascio tubiero e speciali. Ogni tipologia è progettata per uno scopo specifico e si adatta a diverse esigenze industriali.

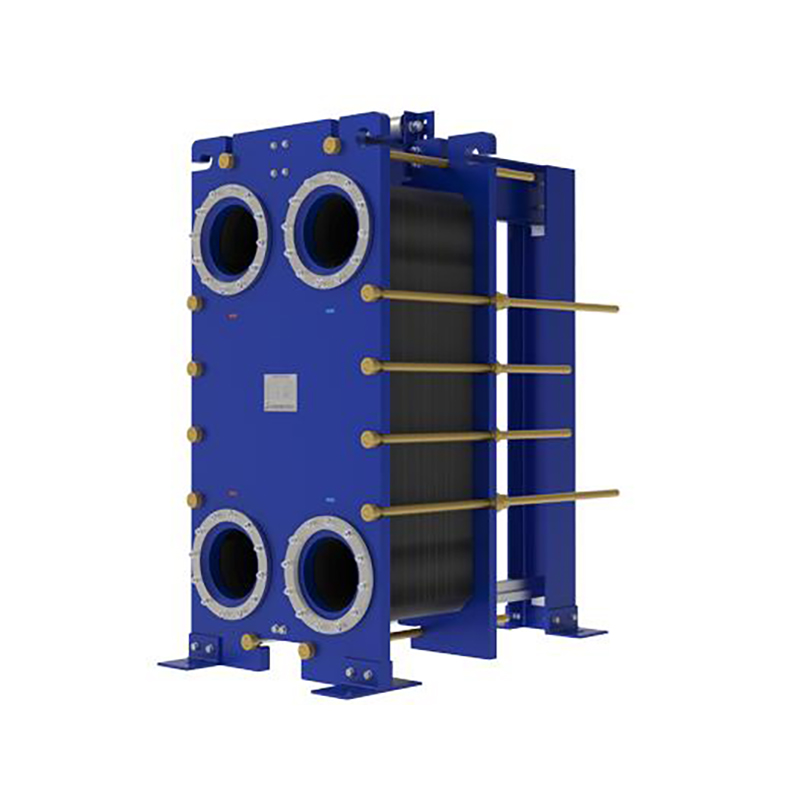

Gli scambiatori di calore a piastre con guarnizioni utilizzano una serie di sottili piastre metalliche tenute insieme da un robusto telaio. Le guarnizioni sigillano le piastre e dirigono il flusso dei fluidi. Questa configurazione consente una facile pulizia e manutenzione. Gli operatori possono aggiungere o rimuovere piastre per regolare la capacità dello scambiatore di calore.
Gli scambiatori di calore a piastre con guarnizioni sono molto diffusi in settori come l'industria alimentare, il riscaldamento, la ventilazione e il condizionamento dell'aria (HVAC) e la produzione chimica. Sono particolarmente efficaci quando è necessario separare i fluidi e quando una pulizia regolare è fondamentale.
Caratteristiche principali:
Design flessibile per una facile espansione o riparazione
Accesso rapido per la pulizia
Adatto per applicazioni a bassa e media pressione
Gli scambiatori di calore a piastre brasate sono costituiti da piastre unite tra loro da un sottile strato di materiale di brasatura, solitamente rame o nichel. Questo processo crea un'unità compatta e a tenuta stagna. Non essendoci guarnizioni, questi scambiatori di calore possono sopportare pressioni e temperature più elevate.
Gli scambiatori di calore a piastre brasate sono spesso utilizzati nella refrigerazione, nel condizionamento dell'aria e nei piccoli impianti industriali. Le loro dimensioni compatte li rendono ideali per installazioni con spazio limitato.
Vantaggi:
Elevata efficienza termica
Ingombro ridotto
Adatto per usi ad alta pressione e alta temperatura

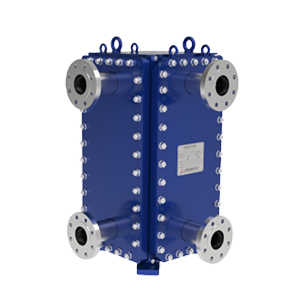

Gli scambiatori di calore a piastre saldate utilizzano piastre saldate tra loro anziché guarnizioni. Questa configurazione garantisce una tenuta forte e permette allo scambiatore di calore di gestire fluidi aggressivi e condizioni estreme. SHPHE offre diversi modelli saldati, come lo scambiatore di calore a piastre saldate HT-Bloc e lo scambiatore di calore a piastre saldate TP.
Questi scambiatori di calore sono comunemente utilizzati nell'industria chimica, petrolifera e del gas, e in quella energetica. Vengono scelti quando i fluidi sono corrosivi o quando la sicurezza è una priorità assoluta.
Vantaggi:
Eccellente resistenza alle perdite
Resiste ad alte pressioni e temperature
Adatto a sostanze chimiche aggressive
Gli scambiatori di calore a piastre semi-saldate combinano design saldati e con guarnizioni. In queste unità, coppie di piastre vengono saldate insieme per formare un canale sigillato per un fluido. Le guarnizioni sigillano l'altro canale per il secondo fluido. Questa configurazione consente allo scambiatore di calore di gestire fluidi aggressivi da un lato e di semplificare la manutenzione dall'altro.
Gli scambiatori di calore a piastre semi-saldate sono ideali per processi che utilizzano ammoniaca o altre sostanze chimiche che richiedono una maggiore sicurezza.
Punti salienti:
Ideale per la gestione di fluidi pericolosi
Manutenzione più semplice rispetto ai tipi completamente saldati
Utilizzato nell'industria della refrigerazione e chimica
Gli scambiatori di calore a fascio tubiero combinano le caratteristiche degli scambiatori di calore a piastre e a fascio tubiero. Utilizzano una pila di piastre all'interno di un involucro resistente alla pressione. Questa configurazione offre un'elevata efficienza e può sopportare pressioni e temperature elevate.
Gli scambiatori di calore a fascio tubiero sono utilizzati nelle centrali elettriche, nelle raffinerie di petrolio e nelle applicazioni navali. Rappresentano un'alternativa compatta ai tradizionali scambiatori di calore a fascio tubiero.
Caratteristiche principali:
Elevate prestazioni termiche
Design compatto e robusto
Adatto ad ambienti esigenti
Tra gli scambiatori di calore a piastre speciali si annoverano quelli a intercapedine ampia, a piastre a cuscino e a circuito stampato. Queste tipologie sono progettate per applicazioni specifiche. Ad esempio, i modelli a intercapedine ampia sono adatti per fluidi contenenti particelle o fibre. Gli scambiatori di calore a piastre a cuscino sono utilizzati nei serbatoi di riscaldamento e raffreddamento. Gli scambiatori di calore a circuito stampato offrono un'efficienza molto elevata in spazi compatti.
I prodotti speciali di SHPHE soddisfano le esigenze di settori quali l'industria alimentare, le energie rinnovabili e la protezione ambientale.
Esempi:
Scambiatore di calore a piastre saldate a intercapedine ampia: adatto a fluidi sporchi o viscosi
Piastra a cuscino: utilizzata nei serbatoi per il raffreddamento o il riscaldamento

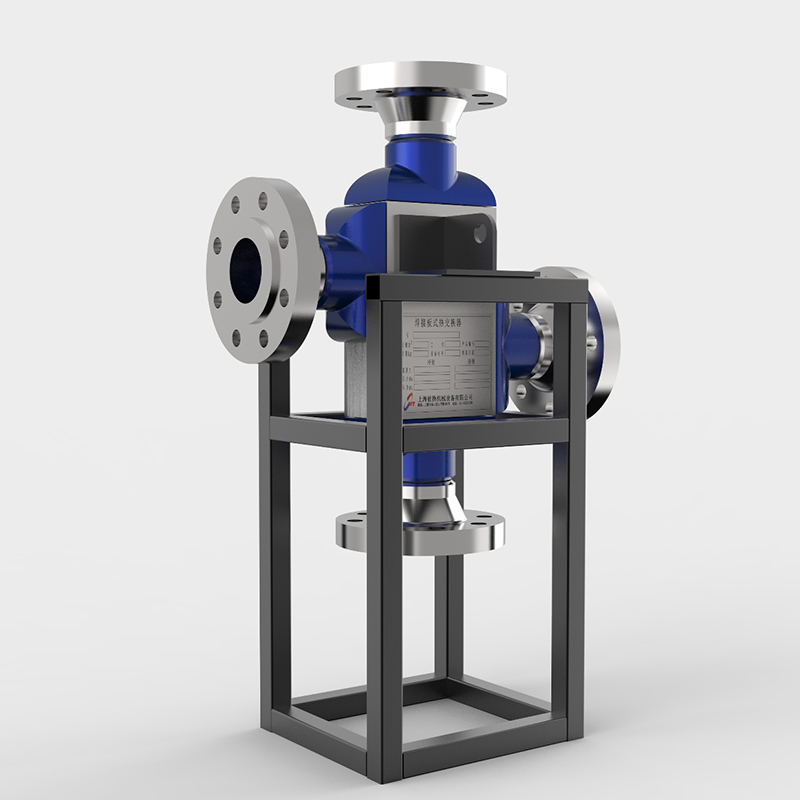

Scambiatore di calore a circuito stampato: offre un'elevata efficienza in spazi ridotti.
La scelta del tipo di scambiatore di calore a piastre più adatto dipende dal processo, dai fluidi coinvolti e dalle prestazioni richieste. L'ampia gamma di prodotti e l'esperienza di SHPHE aiutano i clienti a trovare la soluzione migliore per le loro esigenze.
Gli scambiatori di calore a piastre e telaio utilizzano una serie di piastre sottili tenute insieme da un robusto telaio. Ogni piastra presenta una speciale conformazione che facilita il flusso dei fluidi sulla superficie. Le piastre creano numerosi canali attraverso i quali i fluidi possono scorrere, aumentando la superficie di scambio termico. Il telaio mantiene le piastre saldamente premute l'una contro l'altra, prevenendo perdite e semplificando la manutenzione.
Le piastre sono generalmente realizzate in acciaio inossidabile o altri metalli. Tra le piastre sono presenti guarnizioni che sigillano i canali e dirigono il flusso dei fluidi. Gli operatori possono aggiungere o rimuovere piastre per modificare la capacità dello scambiatore di calore. Questo rende gli scambiatori di calore a piastre e telaio flessibili e adatti a diverse esigenze.
Gli scambiatori di calore a piastre e telaio offrono diverse caratteristiche importanti:
Elevato coefficiente di scambio termico per un eccellente risparmio energetico.
Dimensioni compatte rispetto ad altri tipi di scambiatori di calore
Facile da pulire e da mantenere
Possibilità di espandere o ridurre la capacità aggiungendo o rimuovendo piastre
Gli scambiatori di calore a piastre e telai offrono elevata efficienza e funzionamento affidabile in numerosi settori industriali.
Il design consente un rapido accesso alle piastre, facilitando la pulizia e l'ispezione. L'elevata efficienza di questi scambiatori di calore si traduce in un minore spreco di energia durante il processo di trasferimento.
Gli scambiatori di calore a piastre e telai trovano impiego in numerosi settori. Sono comuni negli impianti di climatizzazione, nell'industria alimentare e delle bevande, negli impianti chimici e nella produzione di energia. Questi scambiatori di calore contribuiscono al controllo delle temperature, al recupero di energia e al miglioramento dell'efficienza dei processi.
Alcuni settori industriali utilizzano scambiatori di calore a piastre e telai per raffreddare l'acqua, riscaldare liquidi o recuperare energia di scarto. La loro flessibilità progettuale e l'elevata efficienza di trasferimento del calore li rendono una scelta ideale per numerosi progetti di risparmio energetico.
La scelta di scambiatori di calore a piastre e telai può migliorare l'efficienza energetica e ridurre i costi in molte attività.
La tabella seguente mostra le principali tipologie di scambiatori di calore a piastre di Shanghai Heat Transfer. Vengono evidenziati la loro struttura, le migliori applicazioni e i principali vantaggi. Questa guida vi aiuterà a capire come ogni scambiatore di calore si adatta alle diverse esigenze.
Tipo | Costruzione | Ideale per | Principali vantaggi |
|---|---|---|---|
Guarnizione | Piastre con guarnizioni nel telaio | Alimenti, riscaldamento, ventilazione e condizionamento (HVAC), prodotti chimici | Facile da pulire, flessibile |
Brasato | Piastre saldate insieme | Refrigerazione, sistemi compatti | Alta efficienza, dimensioni ridotte |
Saldato | Piastre saldate, senza guarnizioni | Petrolio, gas, sostanze chimiche aggressive | A tenuta stagna, resistente |
Semisaldato | Coppie saldate, lati con guarnizioni | Ammoniaca, prodotti chimici | Manutenzione sicura e semplice |
Guscio e piastra | Piatti in un guscio | Energia, settore marittimo, raffinerie | Robusto, ad alta pressione |
Ampio divario (specializzato) | Canali larghi, saldati | Fluidi fibrosi e sporchi | Gestisce i solidi, affidabile |
Piatto a cuscino (specialità) | Piatti gonfiabili | Raffreddamento/riscaldamento del serbatoio | Flessibile ed efficiente |
Circuiti stampati (speciali) | Lastre incise, compatte | Alta pressione, recupero di energia | Altissima efficienza |
Suggerimento: prima di scegliere uno scambiatore di calore, valutate attentamente le esigenze del vostro processo. Il tipo giusto può migliorare il risparmio energetico e l'affidabilità del sistema.
La scelta dello scambiatore di calore a piastre più adatto dipende dal processo, dai fluidi e dallo spazio disponibile. Ecco alcuni suggerimenti per aiutarvi a decidere:
Verifica la temperatura e la pressione richieste dal tuo sistema. Alcuni scambiatori di calore gestiscono meglio livelli più elevati.
Considera il tipo di fluidi. Se i fluidi sono sporchi o contengono solidi, le piastre a intercapedine ampia o quelle speciali sono più indicate.
Valuta con quale frequenza devi pulire l'unità. I modelli con guarnizioni consentono un facile accesso.
Considera lo spazio disponibile. I modelli con circuiti brasati e stampati consentono di risparmiare spazio e aumentare l'efficienza.
Concentrarsi sul trasferimento di energia. Un'elevata efficienza significa meno sprechi di energia e costi inferiori.
Informatevi sulle certificazioni e sulle opzioni personalizzate. Shanghai Heat Transfer offre prodotti certificati per numerosi settori.
Una scelta oculata porta a un migliore trasferimento di calore, a una maggiore efficienza e a un risparmio energetico a lungo termine.
La scelta dello scambiatore di calore più adatto migliora l'efficienza e garantisce elevati standard igienico-sanitari in molti settori industriali. Shanghai Heat Transfer offre scambiatori di calore a piastre adatti a un'ampia gamma di esigenze. I loro prodotti certificati aiutano le aziende a rispettare standard rigorosi. Prima di effettuare la scelta, è importante valutare i requisiti di processo, le opzioni di personalizzazione disponibili e le necessità igienico-sanitarie. L'esperienza di SHPHE garantisce soluzioni affidabili sia per applicazioni standard che per applicazioni specifiche.
Esaminare le certificazioni per la garanzia della qualità.
Scegli lo scambiatore di calore più adatto alle tue esigenze operative.
Gli scambiatori di calore a piastre offrono una maggiore efficienza di trasferimento termico in un ingombro ridotto. Il loro design ne facilita la pulizia e la manutenzione, rendendoli ideali per i settori che richiedono interventi di manutenzione frequenti o che dispongono di spazio limitato.
La frequenza di pulizia dipende dall'applicazione e dal tipo di fluido. Per la maggior parte degli usi industriali, ispezionare e pulire l'unità almeno una volta all'anno. Una pulizia regolare contribuisce a mantenere l'efficienza e a prevenire l'incrostazione.
Sì, molti scambiatori di calore a piastre utilizzano acciaio inossidabile o leghe speciali. Questi materiali resistono alla corrosione e sono adatti a fluidi aggressivi. È fondamentale scegliere sempre il materiale più adatto al proprio processo specifico.
ISO 9001: Gestione della qualità
ISO 14001: Gestione ambientale
OHSAS18001: Salute e sicurezza sul lavoro
Certificato ASME U: Norme per recipienti a pressione
Queste certificazioni garantiscono la sicurezza e l'affidabilità del prodotto.
